| 加工定制：是 | 品牌：北京市阀门总厂股份有限公司 | 型号：SD341X-6、SD341X-10 |
| 结构形式：偏置板式 | 材质：不锈钢，碳素钢，球墨铸铁 | 连接形式：法兰 |
| 适用介质：水、污水、油品、空气等 | 压力环境：常压 | 工作温度：425℃以下 |
| 标准：国标 | 流动方向：单向 | 驱动方式：手动 |
| 零部件及配件：阀体 | 用途：调节兼截断 | 类型(通道位置)：二通式 |
| 口径：DN50-DN450 | 公称通径：DN50-DN450 | 安装尺寸：DN50-DN450 |
| 规格：DN50-DN450 |
产品用途

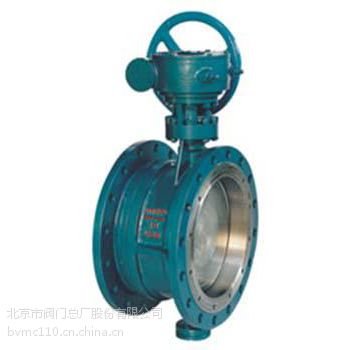

SD341X-6、SD341X-10 型法兰式伸缩蝶阀具有自动补偿管道热胀冷缩方便装卸的功能，使用于温度在425℃以下，公称压力在1.6MPa以下的石油，化工、电力、造纸、给排水和市政建设等工业管道上作调节流量和载断流体的装置。
北京市阀门总厂股份有限公司
产品特点
1、结构独特，设计灵活，重量轻，省力，启闭迅速
2、伸缩蝶阀不仅能补偿管道温差缩产生的热胀冷缩的功能，海能为维修阀门安装更换提供方便
3、密封部位可调节更换，密封性能可靠
安装注意事项：
伸缩蝶阀安装前必须平放，切勿随意磕碰，运行时严禁将支架卸掉。
伸缩蝶阀出厂时结构长度为最小长度，安装时，拉至安装长度（即设计长度）。
当管道间长度超过伸缩阀安装长度时，请调整管道间隔，切勿强行拉伸缩蝶阀，以免损坏蝶阀。
伸缩蝶阀可在任意安装，做温度补偿用时，在管道安装完成后，需沿管道轴线方向两端加支架，防止伸缩阀伸缩管拉出。
性能参数
型号 | SD341X-6 | SD341X-6Q | SD341X-10 | SD341X-10Q | |
工作压力（MPa） | 0.6 | 1.0 | |||
适用温度（℃） | ≤120 | 依各种不同胶种而定 | ≤120 | ||
适用介质 | 水、污水、油品、空气等 | 依各种不同胶种而定 | 水、污水、油品、空气等 | ||
材料 | 阀体 | 灰铸铁 | 灰铸铁 | 球墨铸铁 | |
蝶板 | 球墨铸铁（表面处理） | 球墨铸铁、不锈钢 | 球墨铸铁 | ||
阀杆 | 2Cr13 | 不锈钢、碳素钢 | 铬不锈钢 | ||
