| 品牌：北京市阀门总厂股份有限公司 | 型号：100X | 连接形式：法兰 |
| 驱动方式：水力控制 | 流动方向：单向 | 材质：球墨铸铁 |
| 形态：旋塞式 | 公称通径：DN50-DN600 | 零部件及配件：球体 |
| 外形：大型 | 标准：国标 | 压力环境：常压 |
| 工作温度：常温 | 类型(通道位置)：二通式 | 适用介质：水 |
| 规格：DN50-DN600 |
北京市阀门总厂股份有限公司
【产品用途】
【产品用途】

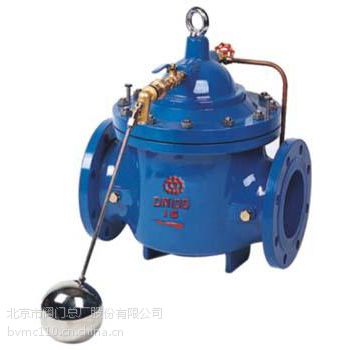

100X 型遥控浮球阀能***控制水塔或水箱液面，适合时切断或打开阀芯输入水流或阻止水流外泄，液位控制准确，水位不受压力波动干扰，开闭紧密不漏水，浮球灵活，维护保养简单。适用于高层建筑中的水箱，水池，水塔的自动供水系统。
【产品特点】
1、遥控浮球阀由主阀、针阀、球阀、浮球阀、微型过滤器等组成水力控制接管系统，调定后，自动控制液面高度
2、遥控浮球阀直接利用液面控制，不需要其它装置和能源，保养简便，液面控制准确度高，不受水压影响，密封可靠
【性能参数】
型号 | 100X-10 | 100X-16 | 100X-25 | |
工作压力（MPa） | 1.0 | 1.6 | 2.5 | |
适用温度（℃） | 0～80 | |||
适用介质 | 水 | |||
材料 | 阀体、阀盖 | 铸铁 | ||
阀杆 | 铬不锈钢 | |||
阀座、阀盘 | 青铜 | |||
膜片 | 丁晴橡胶 | |||
【主要外形和连接尺寸】
DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 |
L | 150 | 160 | 180 | 200 | 203 | 216 | 241 | 292 | 330 | 356 | 495 | 622 | 698 | 787 | 914 | 978 |
H1 | 212 | 212 | 212 | 212 | 265 | 310 | 350 | 460 | 520 | 570 | 695 | 780 | 905 | 1025 | 1080 | 1030 |
H | 179 | 179 | 179 | 210 | 210 | 215 | 245 | 305 | 365 | 415 | 510 | 560 | 658 | 696 | 735 | 735 |
【结构图片】
【安装示意图】
