品牌：北京市阀门总厂股份有限公司	型号：司 CS41H-16(C)、CS41-25/40	材质：铸铁，碳钢，
连接形式：法兰	种类：浮球式	公称通径：DN15-DN50mm
适用介质：蒸汽	压力环境：高压	工作温度：高温
标准：国标	流动方向：单向	驱动方式：蒸汽
零部件及配件：阀体	形态：自由浮球式	类型(通道位置)：二通式
规格：DN15-DN50

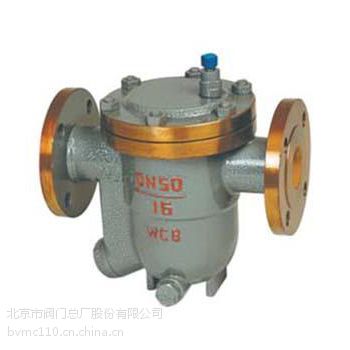

北京市阀门总厂股份有限公司自由浮球式蒸汽疏水阀

联系人：黄文旋18014001855

地址：北京市大兴区庞各庄绿海路3号

产品说明

CS41H-16、CS41H-16C、CS41-25、CS41-40 型自由浮球式蒸汽疏水阀：法兰连接、浮球式结构形式，阀座密封面材料为Cr13 系不锈钢，公称压力PN16~PN40，阀体材料为铸铁（CS41H-16）、碳钢（CS41H-16C、CS41-25、CS41-40）的蒸汽疏水阀。用于蒸汽加热设备、蒸汽管网和凝结水回收系统，它能迅速、自动、连续地排除凝结水，有效地阻止蒸汽泄漏。

工作原理：自由浮球式蒸汽疏水阀利用浮力原理，浮球根据凝结水量的多少，随水位的变化而作升降，自动调节阀座孔的开度，连续排放凝结水，当凝结水停止进入时，浮球降的底部，回到关闭位置，排水停止，由于排水阀座孔总是在凝结水位以下，形成水封、水、气自然分离，达到无蒸汽泄漏。

产品特点：①能拓饱和凝结水，回执设备内不含有水先积聚，从而获得的加热效率。②蒸汽压力变化时，不受影响，能连续工作性能稳定。③漏汽变幻无常小，采用***研磨工艺制造，浮球精度高，密封性能好。④自动排空气性能好。⑤寿命长，浮球的整个球面都可以做密封面，无集中磨损。

产品性能参数

CS41H-16、CS41H-16C、CS41-25、CS41-40 型自由浮球式蒸汽疏水阀主要性能参数
型号	PN	工作压力/MPa	适用温度/℃	适用介质
CS41H-16	16	1.6	≤200	水、蒸汽
CS41H-16C	16	1.6	≤425	水、蒸汽
CS41H-25	25	2.5	≤350	水、蒸汽
CS41H-40	40	4.0	≤425	水、蒸汽

产品零部件材料

CS41H-16、CS41H-16C、CS41-25、CS41-40 型自由浮球式蒸汽疏水阀零部件材料
型号	阀体材料
CS41H-16	铸铁
CS41H-16C	碳钢
CS41H-25	碳钢
CS41H-40	碳钢
